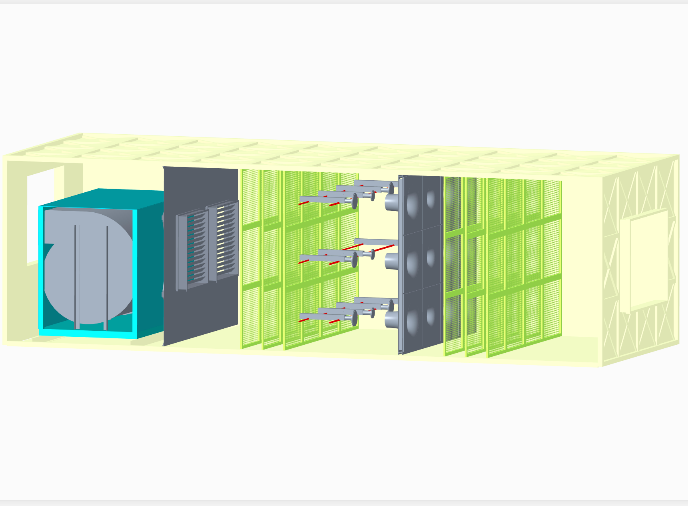

该风量风压测试装置采用多喷嘴风室结构,可根据所测流量来选择相应喷嘴来准确测定风量在1.3-13万风量以内的组合式空调机组(水平出风和顶出风)的出风静压、风量、消耗功率等相关技术数据。为适应较宽测试范围,采用辅助风机、多喷嘴测量、风阀协同的方式。设备运转采用可编程序控制器+人机界面控制,界面直观,操作方便、可靠,测量值由计算机进行数据采集处理并存档,自动打印试验报告,并可分析试验结果和测试数据,软件开发平台使用LABVIEW编写。

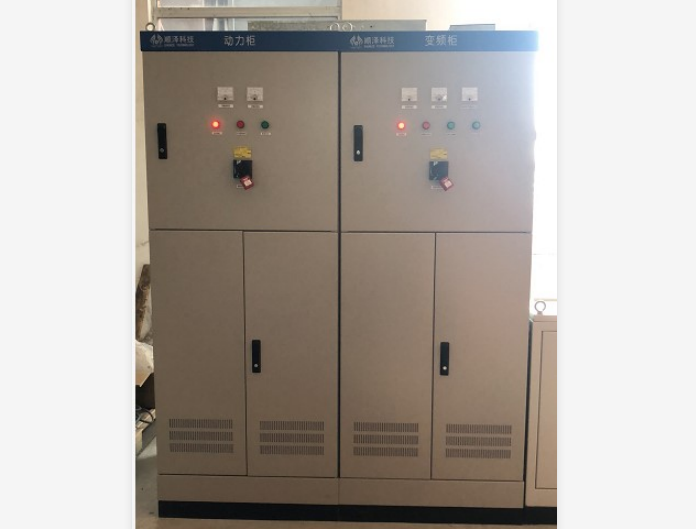

1、组采用变频启动方式,使用高频功率计测试变频后功率值,提升精度。

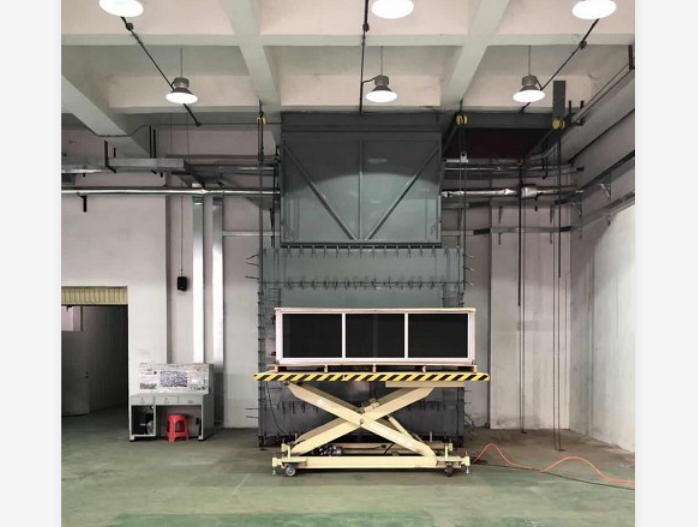

2、对于直接出风型:单风口最大尺寸:1790mm×1790mm,
双风口最大尺寸:1120mm×1423mm,
对于风腔出风型:单出风最大尺寸:2640mm×1340mm.

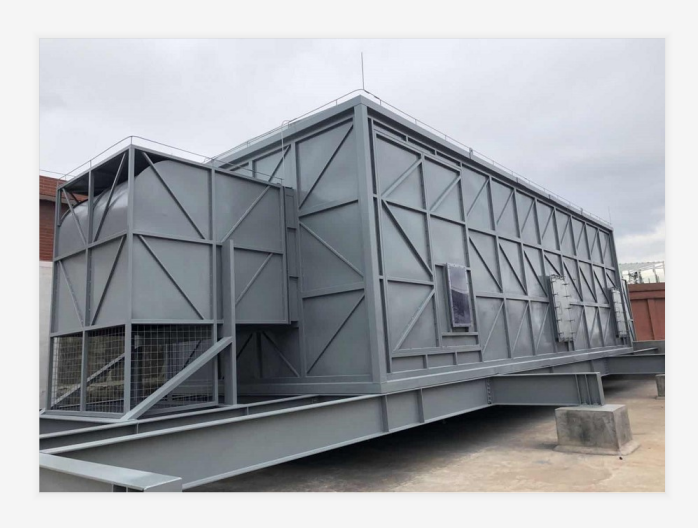

该试验室是行业内最大的组合式空调风量风压测试装置。
